Распространенные механизмы в швейных машинах

Швейные машинысостоят из различных механизмов, включая плоские шатунные механизмы, кулачковые механизмы, зубчатые механизмы, синхронные зубчато-ременные механизмы и пространственные шатунные механизмы.



1. Плоские шатунные механизмы

Кривошипно-шатунный механизм

На следующем рисунке представлена ​​принципиальная схема трансмиссии педального механизма швейной машины. В этом кривошипно-шатунном механизме возвратно-поступательное движение ножной педали 3 называется коромыслом, а кривошип 1 приводится в движение шатуном 2 для совершения полного оборота.

В кривошипно-коромысловом механизме, когда кривошип очень короткий, часто используется эксцентриковое колесо. На следующем рисунке показан механизм подъема зубьев промышленной плоскошвейной машины. Эксцентриковое колесо подъема зубьев 2, закрепленное на главном валу 1, вращается вместе с валом, приводит в движение коромысло 4, чтобы качаться через большой шатун 3, и позволяет собачке подачи 8 двигаться вверх и вниз через вал подъема зубьев 5, коромысло 6 и малый шатун 7.



Двойной кулисный механизм

На следующем рисунке показан механизм двойной иглы оверлочной швейной машины GN1-1. Большая изогнутая игольная рамка 1 качается вперед и назад вокруг оси O1, а малая изогнутая игольная рамка 3 качается вокруг оси O2 через соединительный стержень 2. Большую изогнутую игольную рамку 1 и соединительный стержень 2 можно рассматривать как коромысла, и этот тип механизма называется двойным коромысловым механизмом.



Кривошипно-ползунковый механизм

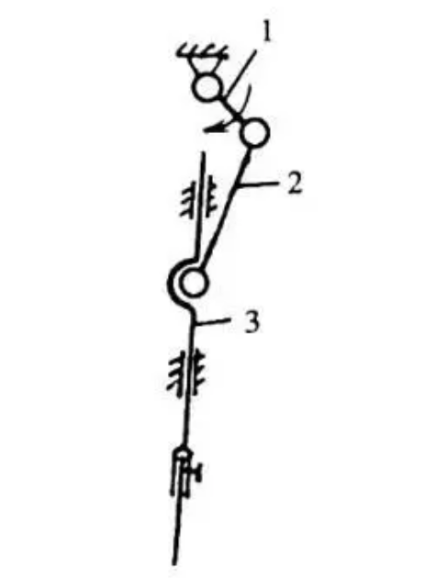

На рисунке ниже показан механизм иглы швейной машины. Вращение кривошипа игловодителя 1 заставляет игловодитель 3 совершать возвратно-поступательное движение вдоль неподвижной направляющей через шатун 2. Этот тип машины называется кривошипно-ползунковый механизм. На рисунке ниже показан механизм резки ткани возвратно-поступательной режущей машины с прямым ножом, и ее механизм также является кривошипно-ползунковым механизмом.



2. Пространственный шатунный механизм

На рисунке ниже показан механизм передачи двойной изогнутой иглы швейной машины оверлока типа GN1-1. Кривошип с шариком изогнутой иглы 1 на левом конце главного вала приводит в движение коромысло 3 через соединительный стержень 2, чтобы завершить возвратно-поступательное движение вокруг большой изогнутой игольной рамки O1-O1. Этот механизм представляет собой пространственный кривошипно-шатунный механизм.



3.Кулачковый механизм

В швейном оборудовании многие компоненты требуют сложных и точных движений, а кулачковый механизм использует определенную контурную поверхность кулачка для приведения в действие толкателя для выполнения заданного движения. Поэтому кулачковые механизмы широко используются в различных типах швейных машин.

На рисунке выше ниже показан механизм кулачкового нитепритягивателя швейной машины. Когда главный вал вращается, паз кулачка будет приводить в движение рычаг нитепритягивателя 4 через ролик, так что точка опоры рычага нитепритягивателя K завершает заданный закон движения и взаимодействует с другими механизмами в одном шитье для завершения подачи нити, сбора нити, затягивания стежков, вытягивания новых нитей поэтапно, так что шитье может продолжаться плавно.



4. Зубчатый механизм

Зубчатый механизм передает движение точно и надежно и имеет множество применений в швейном оборудовании.

На рисунке ниже представлена ​​принципиальная схема трансмиссии главного вала промышленной плоскошовной машины, приводящей в движение вал вращающегося челнока через две пары конических шестерен. Верхний вал 1 передает вращательное движение на вертикальный вал 2 через пару конических шестерен, а вертикальный вал 2 передает вращательное движение на нижний вал 3 через пару конических шестерен, так что вращающийся челнок движется.



Кроме того, синхронный зубчатый ремень точно передает движение, а благодаря гибкому корпусу синхронного ремня вибрация и шум передаваемого движения значительно снижаются. В последние годы он также широко используется в швейном оборудовании.



В последние годы, с развитием и применением технологии электронного управления, первоначальная швейная машина постепенно перешла от передачи движения посредством механического управления к использованию компьютеров для управления механизмом движения и передачи мощности с помощью гидравлических или пневматических компонентов и электромагнитов, что значительно упростило сложную структуру швейной машины. Это сформировало ряд новых функций для швейных машин, сократило звенья передачи движения, ускорило время отклика и улучшило точность действия, такие как автоматическая обрезка нити, автоматическое вытягивание нити, автоматическое усиление шитья, автоматическое обратное шитье, шитье с переменной длиной стежка, контролируемое натяжение нити, автоматический подъем прижимной лапки и другие функции.
